传奇机芯的传奇故事:纪念 Valjoux 7750 计时机芯诞生 50 周年
ETA Valjoux 7750 计时机芯以其坚固、可靠和多功能而闻名于制表界。自 20 世纪 70 年代初首次推出以来,它因精准且持久而享有盛誉,成为制表师和爱好者最喜爱的计时机芯。此外,7750 的构建方式使其相对易于维护和更新,因此可以用作不同类型升级和更改的基础。正因为如此,它已被用于数千种手表,从经济实惠的手表到真正的高端手表,显示出它的多功能性和吸引力,也显示了它对行业的影响力。我们很高兴通过介绍 Valjoux 7750 的起源、特点和对行业的重要性来纪念它的 50 周年。
VALJOUX – 1901 年至 1983 年,从 REYMOND FRERES SA 到 ETA
最著名和最普遍的计时机芯是由 John 和 Charles Reymond 兄弟于 1901 年创立的一家公司制造的。该公司最初以 Reymond Frères SA 名义运营(直至 1929 年),从 1920 年代开始,使用品牌名称“Valjoux”(Vallée de Joux 的缩写),并在盾牌徽标中使用草书 R 代表 Reymond。 1929 年,雷蒙德兄弟的儿子 Marius 和 Arnold 接手公司后,该公司更名为 Valjoux SA,并已享有著名计时码表专家的地位,生产 ébauches 完整机芯以及标志性的 Valjoux Calibre 22(由Reymond Frères SA 于 1914 年成立,持续生产 60 年,直至 1974 年。

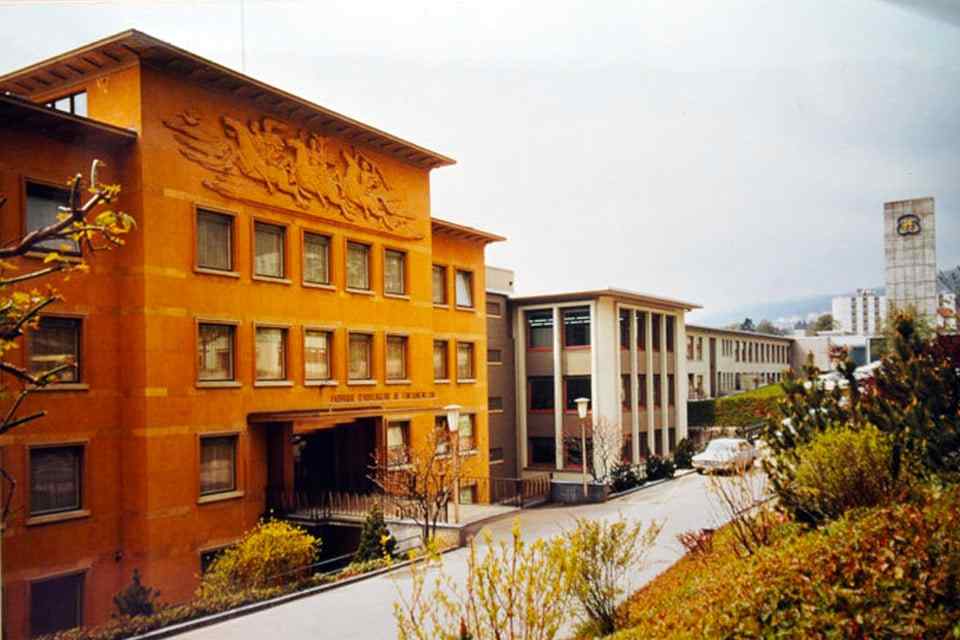

当 Marius 和 Arnold 收购 Valjoux SA 时,机芯制造业务正在发生转变。 Ebauches SA(最初由三个手表机芯制造商于 1926 年成立)于 1931 年与其他几家瑞士公司联手创建了规模更大的控股公司 ASUAG。次年,即 1932 年,Eterna 成为该集团的一部分,但分为两个实体:Eterna SA(负责生产完整手表)和 ETA SA Fabriques d’Ebauches(致力于制造手表机芯)。多年来,许多其他公司被并入 ASUAG/Ebauches SA,其中包括 1944 年的 Valjoux SA。1979 年,A. Schild 并入 ETA,使其成为世界上最大的 ébauche 制造商。三年后,Landeron 的所有者 FHF 与其他 ébauche 制造商一起并入 ETA。最终,1983 年,Ebauches SA 停止了运营,Unitas、Peseux 和 Valjoux 等公司加入了 ETA。值得注意的是,在这次整合的十年前,Valjoux SA 推出了 7750,这是最普遍的自动上链计时机芯。
背景和起源 – VALJOUX 7750 的诞生

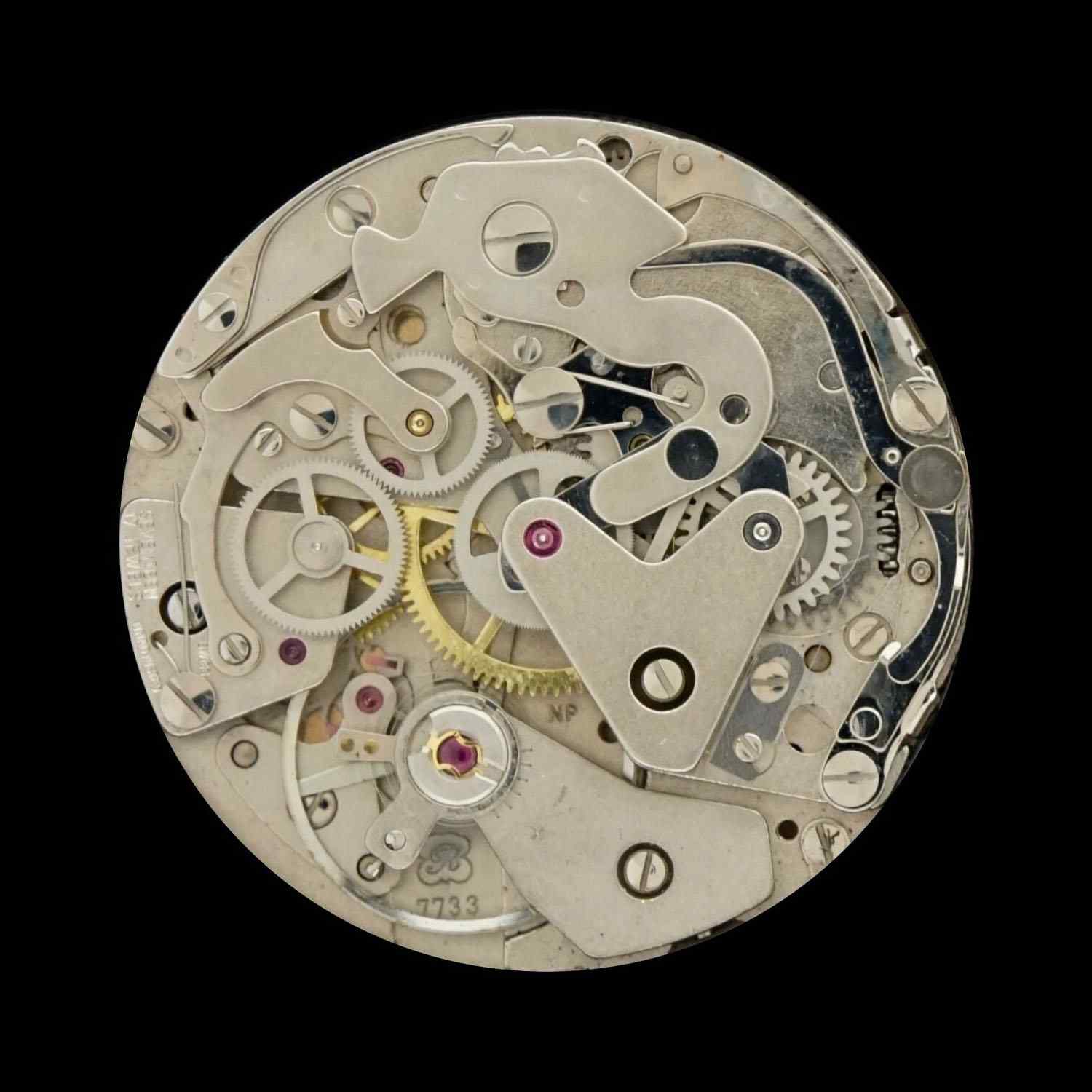

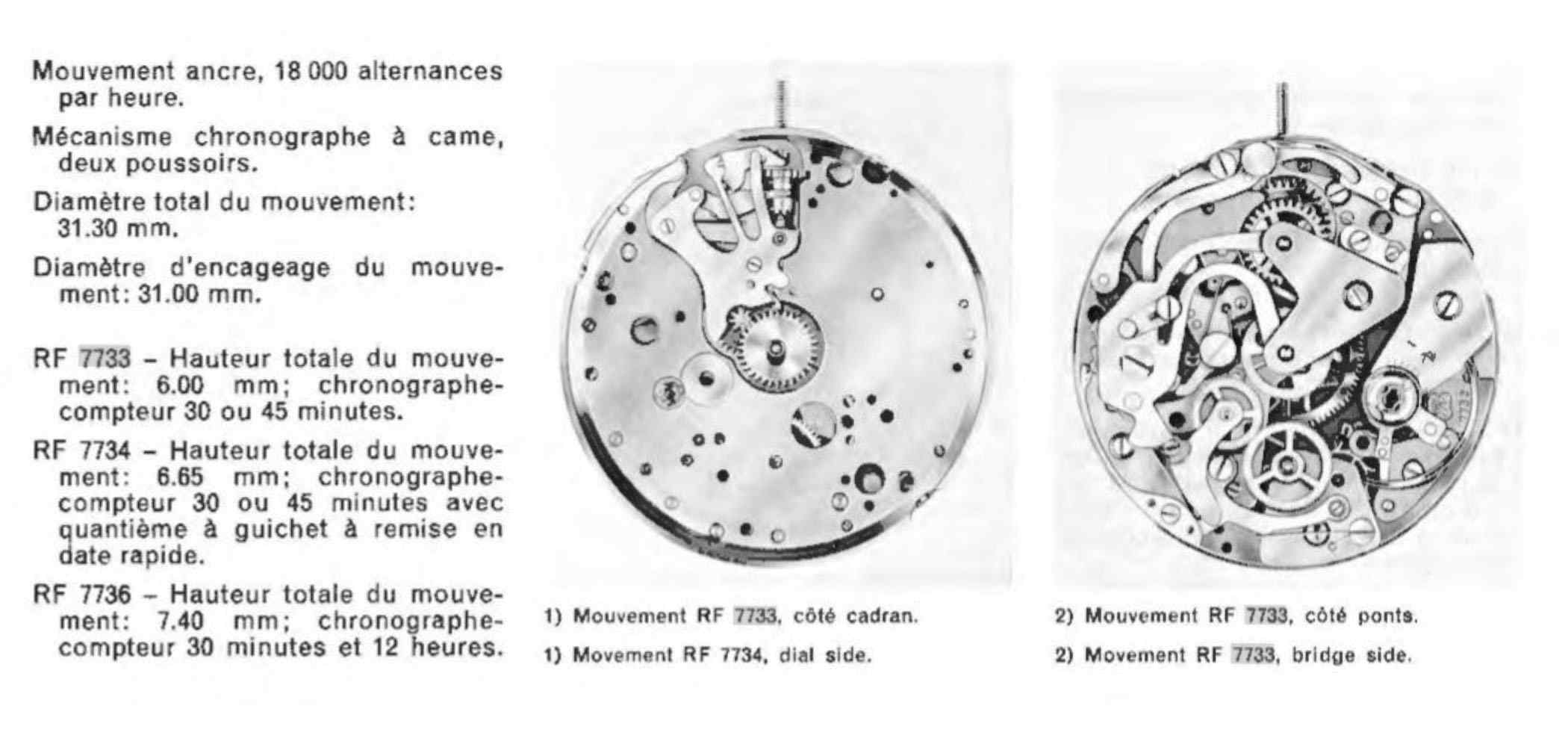

Valjoux 7750 深受各价位品牌的喜爱,它源自手动上链 Valjoux 7733 计时机芯,该机芯本身是 Venus 188 机芯的后代,由一家成立于 1924 年的公司创建,并于 2017 年被 Ebauches SA 收购。 1928年。当Venus于1966年终止独立运营时,Valjoux继承了Venus cal.1928。 188 来自其姊妹公司,并生产了 Valjoux 7730。几年后,手动上链 7730 被重新设计,为 7733 让路(价格实惠的 7733 机芯一直生产到 1978 年,产量超过 200 万枚)。

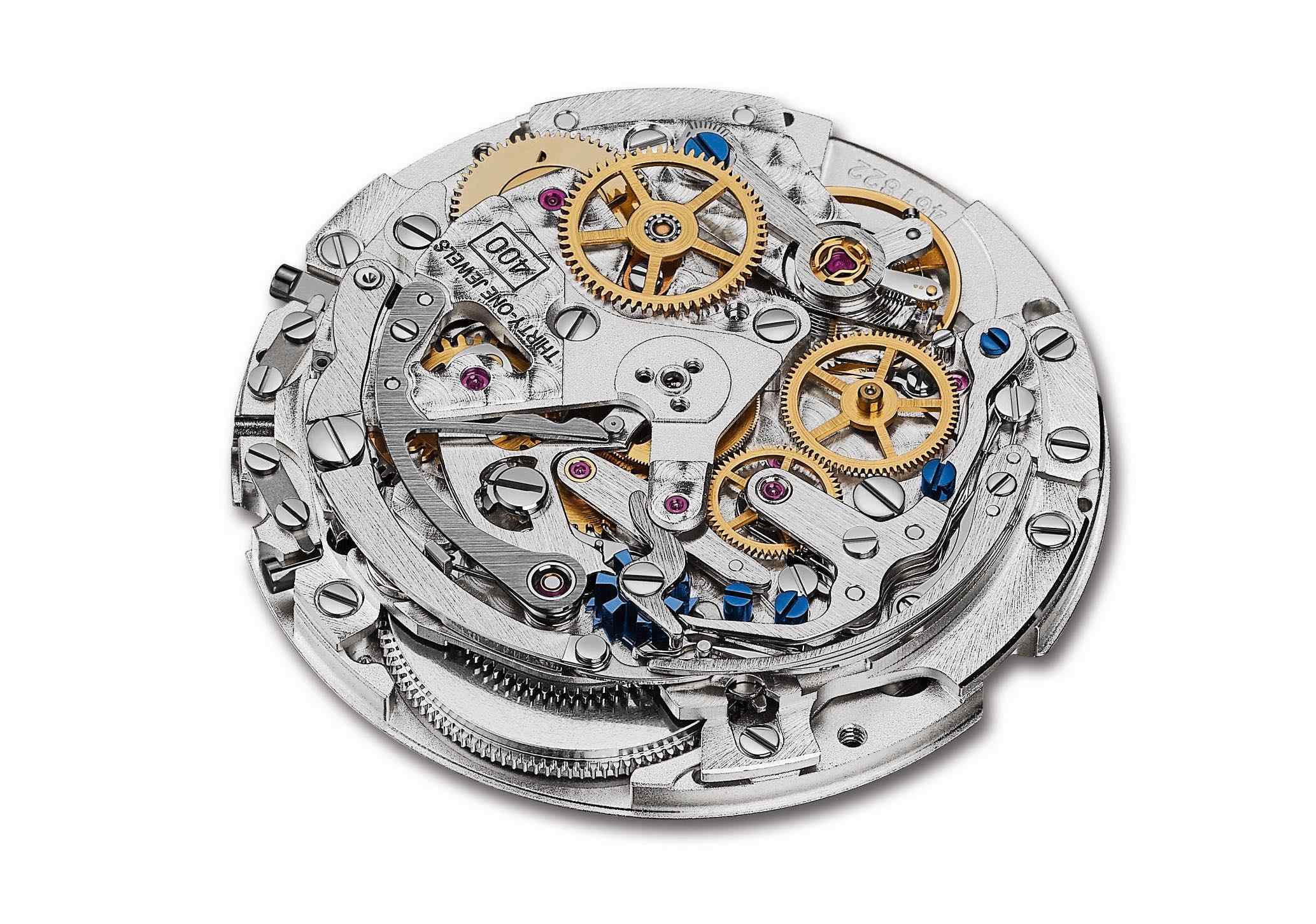

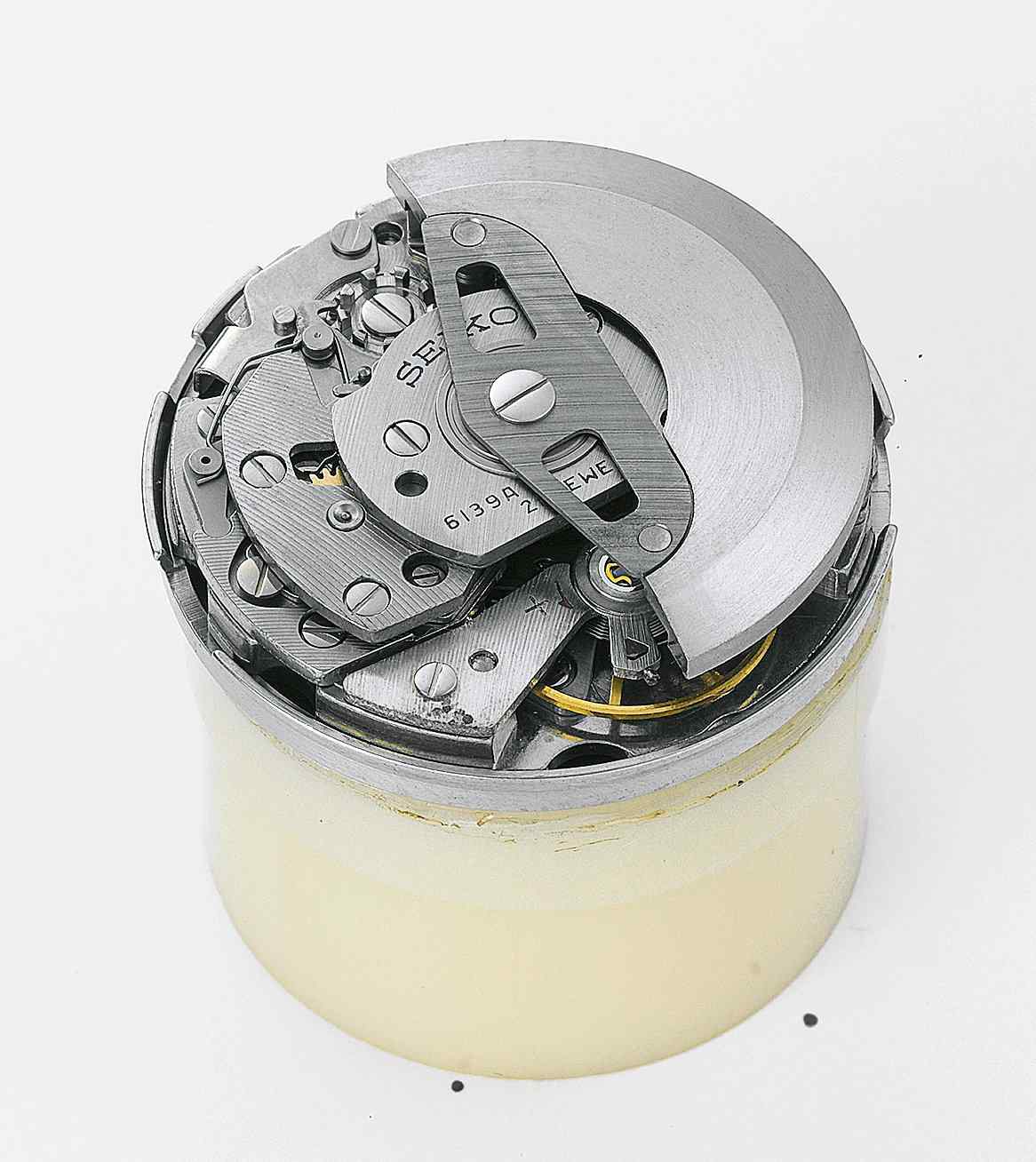

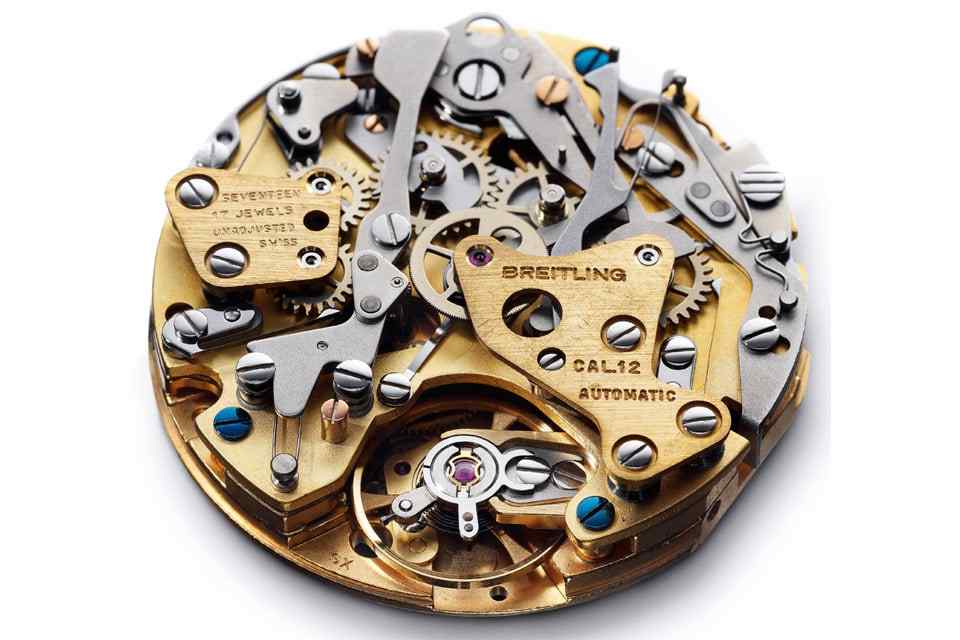

那是 1969 年——自动计时码表历史上的关键一年。 Seiko 推出了带有垂直耦合装置的集成导柱轮计时码表 6139 机芯。同时,由 Dubois-Dépraz、Büren、Breibling 和 Heuer 组成的联盟发布了 Calibre 11,这是一款基于微型摆陀 Büren 机芯和Dépraz 计时装置。真力时利用 Martel Watch Co.(20 世纪 50 年代末被真力时收购)的专业知识,开发了高频集成计时码表 3019 PHC,后来被称为 El Primero。
作为回应,在创新竞赛中已经落后并渴望迎头赶上的 Valjoux 聘请了埃德蒙·卡普特 (Edmond Capt),他是一位年轻的制表师兼工程师,完成学业后刚刚开始在劳力士工作。 Capt 1946 年出生于勒布拉苏斯 (Le Brassus),当时 24 岁,他的任务是打造一款新型自动计时码表机芯,该机芯可以批量生产,并且比复杂的导柱轮机芯 6139 和 El Primero 或模块化机芯更具成本效益。 Calibre 11 的构造。他得到了 Gérald Gander、Donald Rochat 和先进技术(Valjoux 纳沙泰尔办公室的一台巨型计算机)的支持,促进了模拟和功能序列绘图。这种技术优势使得 7750 能够相当快地问世,并获得了第一款使用计算机辅助设计开发的手表机芯的称号。
一颗明星的诞生,来认识一下 VALJOUX 7750
传奇的 Valjoux 7750 源自手动上链 7733,并融入了诸如摆动小齿轮等复古创新技术,由 Edouard Heuer 于 1887 年发明并获得专利。它还配备了由 Edmond Capt 基于 1940 年代制表师专利发明设计的归零机构Henri Jacot-Guyot,它取代了传统的导柱轮(如 Landeron Cal. 47 和 48)。与导柱轮系统不同,7750 使用杠杆通过冲压椭圆形凸轮来操作计时功能。这种设计使得大规模生产比导柱轮操作的同类产品更容易、更便宜。此外,节省成本的措施包括采用 Delrin 塑料(聚甲醛)制成的部件以及简单的阻挡弹簧和跳簧。
虽然 Valjoux 7750 最初的形式可能不如 El Primero 那样美观,但由于设计上做出了妥协,以合理的成本制造出计时机芯,但它们并没有影响计时 – 它功能强大且可靠,这确保了其在计时码表领域的持久成功。正如我们稍后将看到的,它被多个品牌不断地修改,并在某个时候配备了导柱轮计时装置。
然而,在 1973/1974 年推出时,它的特点是凸轮控制的计时功能、单向、中央安装的自动上链、简单的三板黄铜底座,而不是桥板(带有模块化组件的日历板、带有关闭功能的主板)。 -中心轮、黑客杠杆和简单的弯曲弹簧棘轮,以及带有附加缠绕桥的顶板)。最后但并非最不重要的一点是,许多 7750 动力腕表的显着特征是它的设计,它在 6 点、9 点和 12 点钟位置设有小表盘,计时码表 12 小时计数器运行秒和计时码表 30 分钟计数器分别。
设计、建造和创新

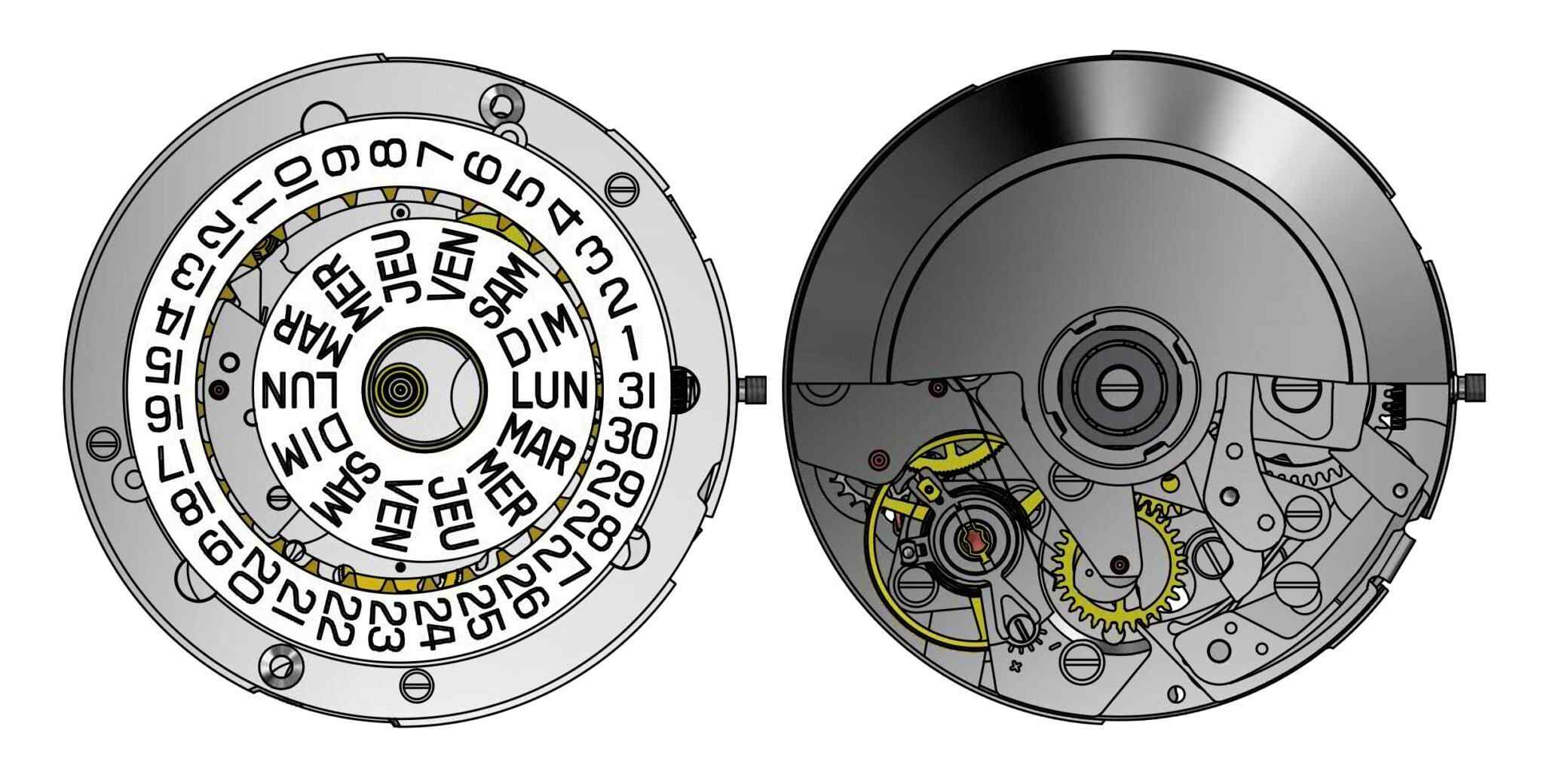

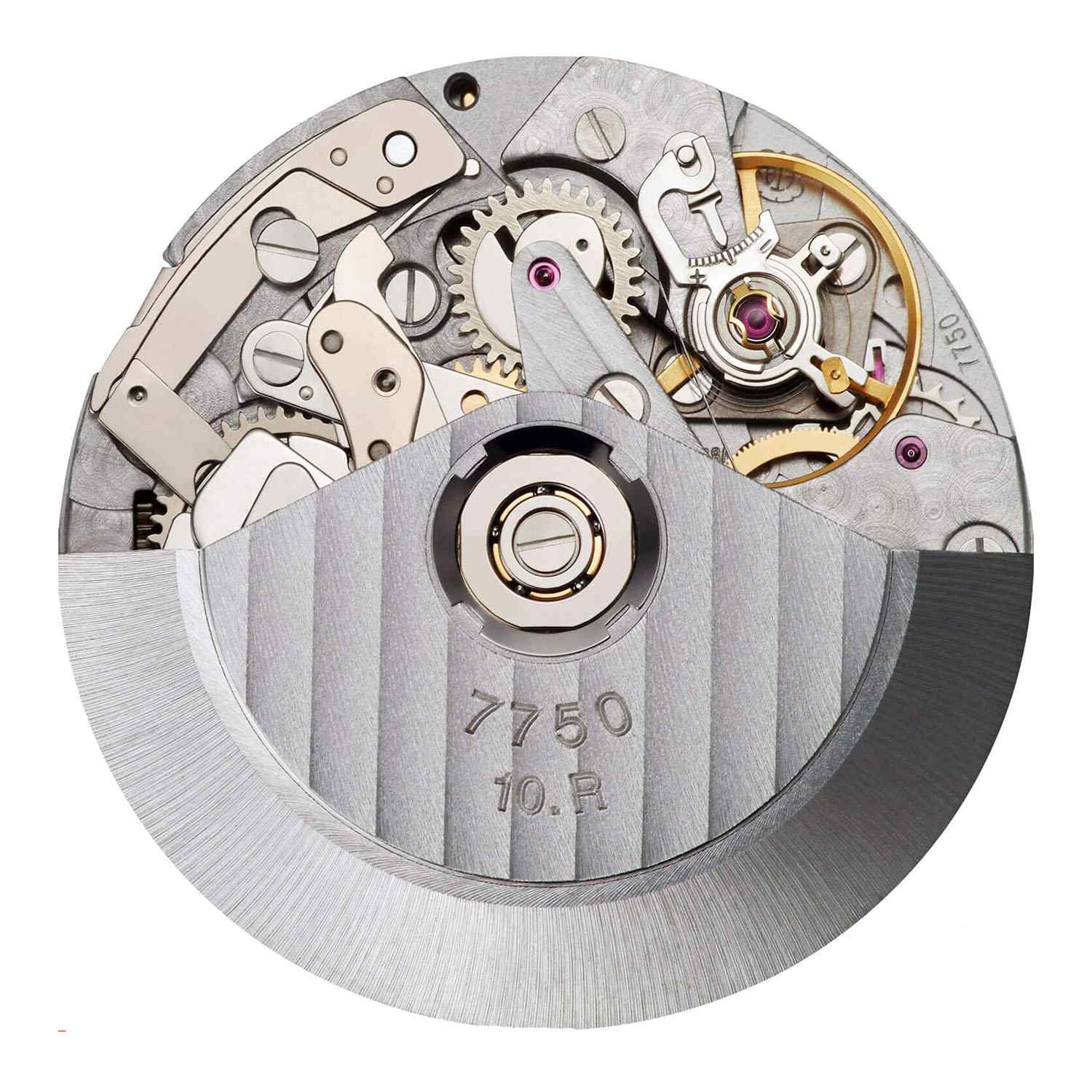

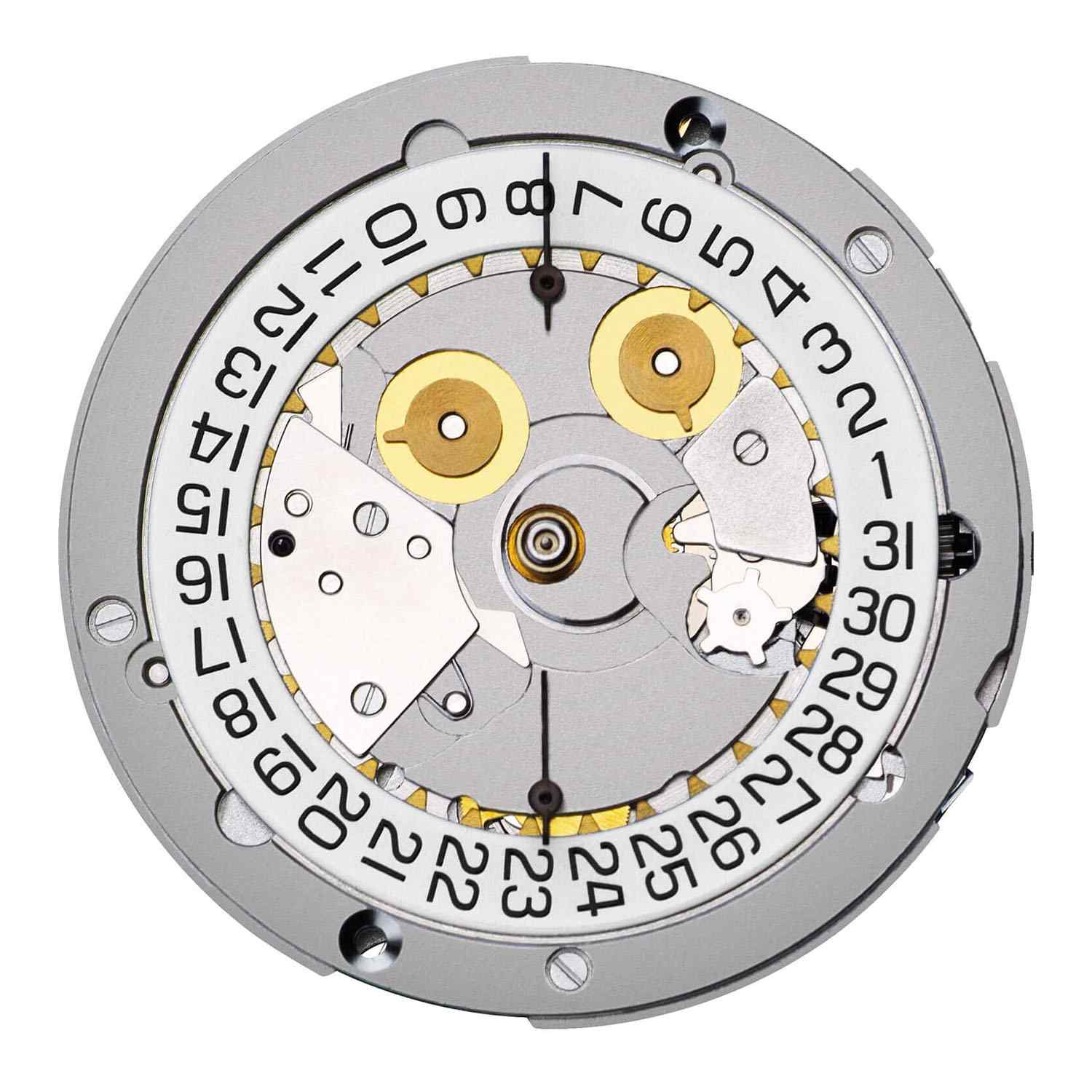

从顶部开始,我们来看看直径30毫米、厚度7.9毫米的自动计时码表Valjoux 7750机芯的一体化构造。7750 基本款的日历盘具有半瞬时日期和星期显示功能,并通过表冠提供快速重置选项。然而,不建议在晚上 8 点到凌晨 2 点之间使用此功能,因为自动日历系统会在这段时间启动,将轮子调整到第二天。在此期间使用快速重置可能会扰乱正常功能或造成损坏。
要接触主板的前侧,需要先拆下手,然后拆下三个螺丝。这揭示了为指针提供动力和设置的齿轮,以及手动上弦机构和由发条盒驱动的计时小时累积轮。

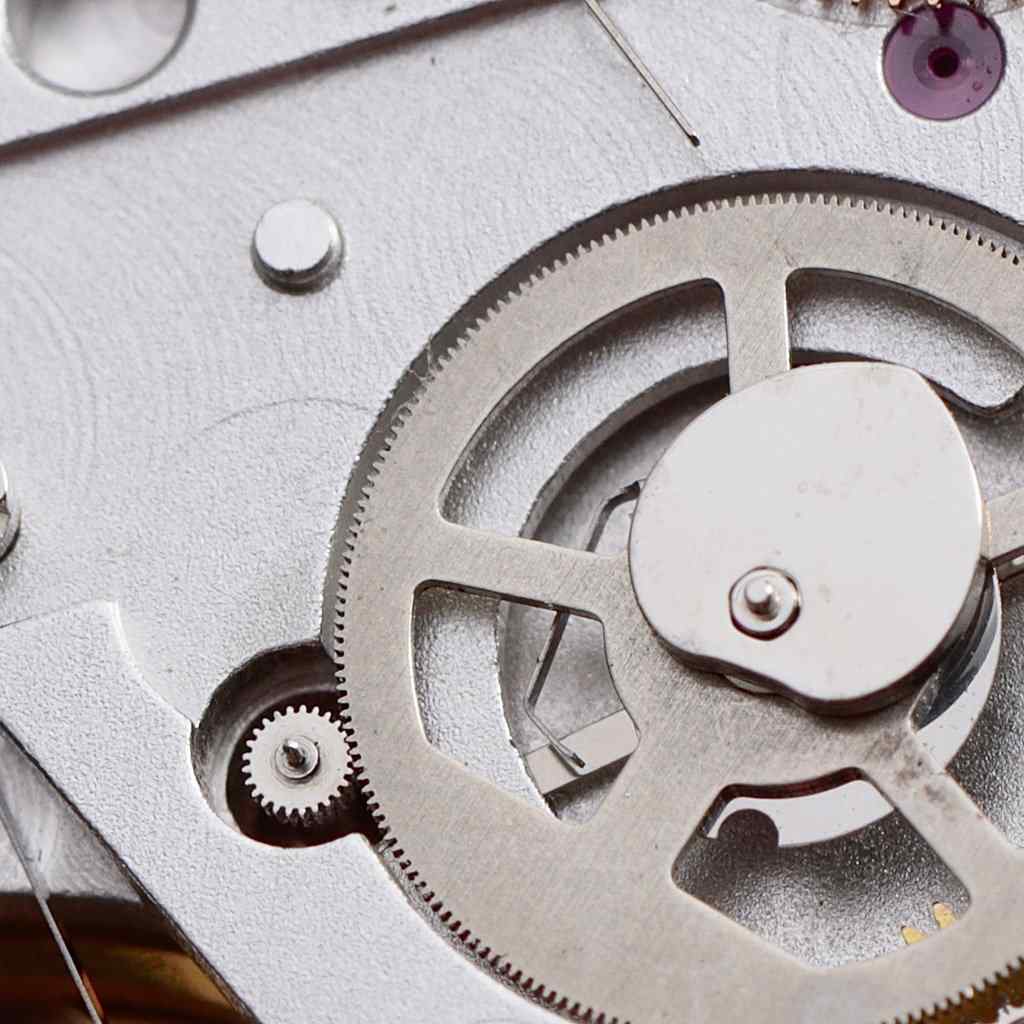

柜台指针的向后枢轴在板上钻的孔内转动。鉴于该枢轴仅偶尔且缓慢地旋转,设计师决定此时不使用宝石。通过压在累积小时轮的齿上来阻挡经过时间计数器的杠杆最初是由白色塑料制成的。这种材料的选择很好地达到了目的,并且与金属杠杆相比,对计时小时累积轮的枢轴施加的侧向压力更小。此外,心轴上的滑动离合器允许杠杆与与发条盒接触的齿轮啮合。

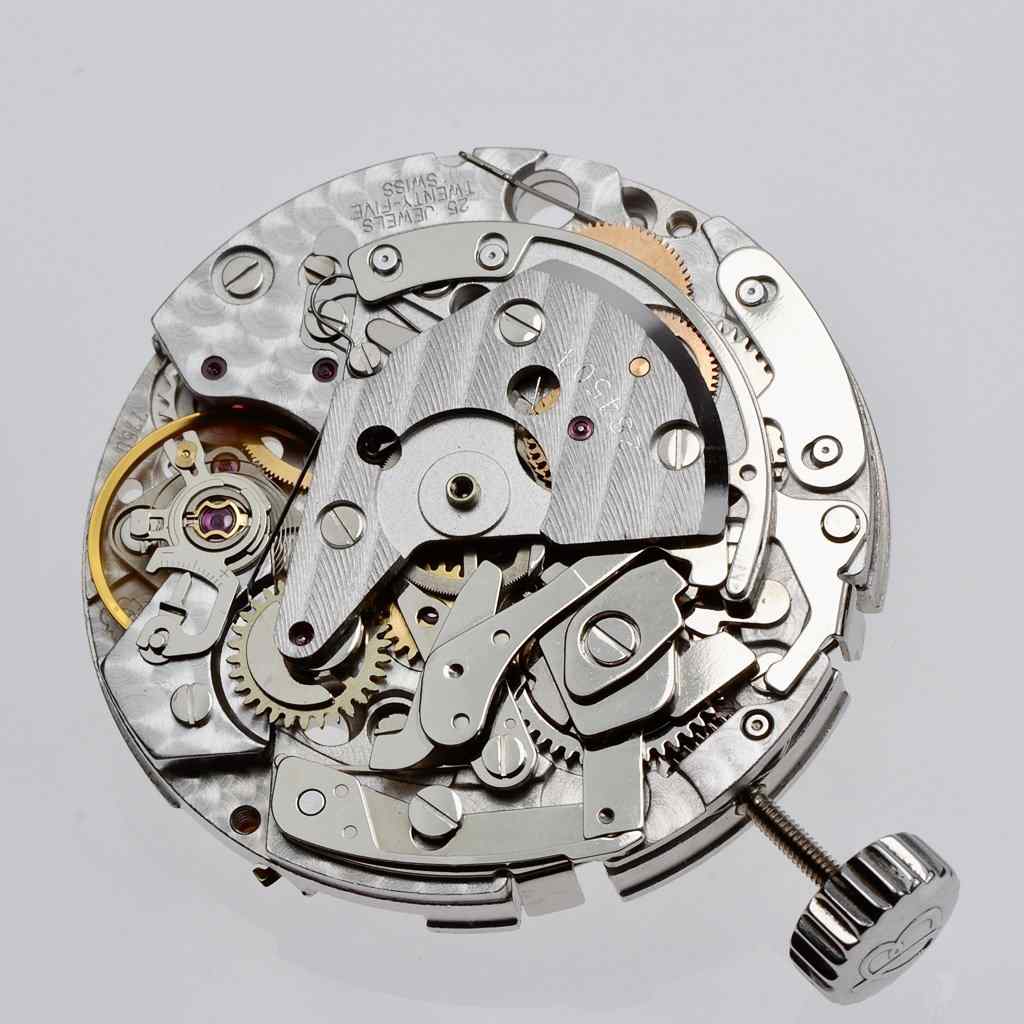

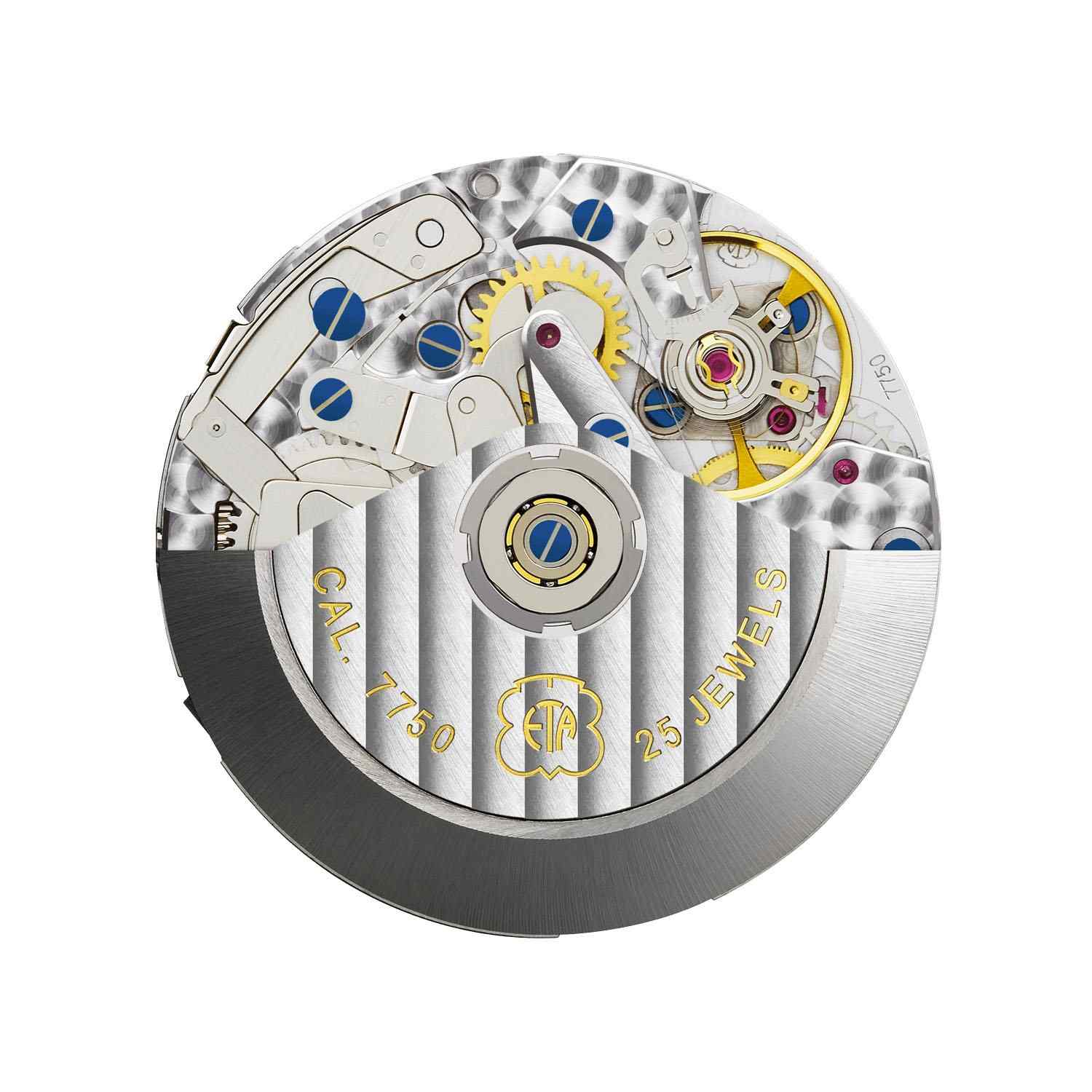

主夹板的背面展示了齿轮系、可提供约 45 小时动力储备的主发条盒、擒纵机构和摆轮(可以通过修改摆轮来设置精确到秒的时间)。运行秒针位于 9 点钟位置,与表冠相对,凸显 7750 的 Lépine 结构。
最初,Valjoux 7750 通过改变 Nivarox 游丝的长度来调节其速率。在当代版本中,这种方法已被 Etachron 系统取代。此外,到了 90 年代末,塑料部件被金属部件取代,最初的 17 颗宝石增加到了 25 颗。

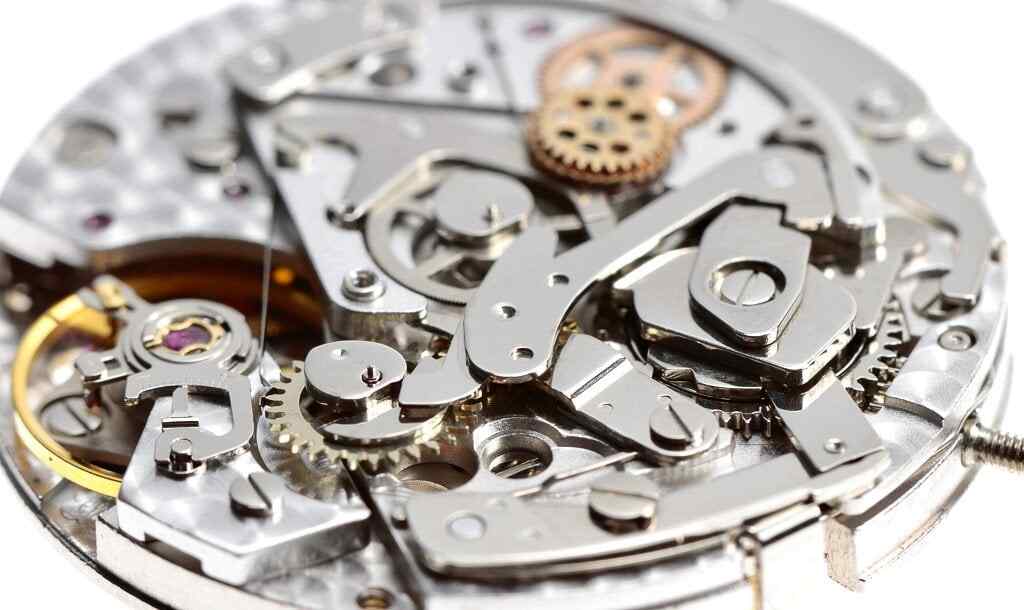

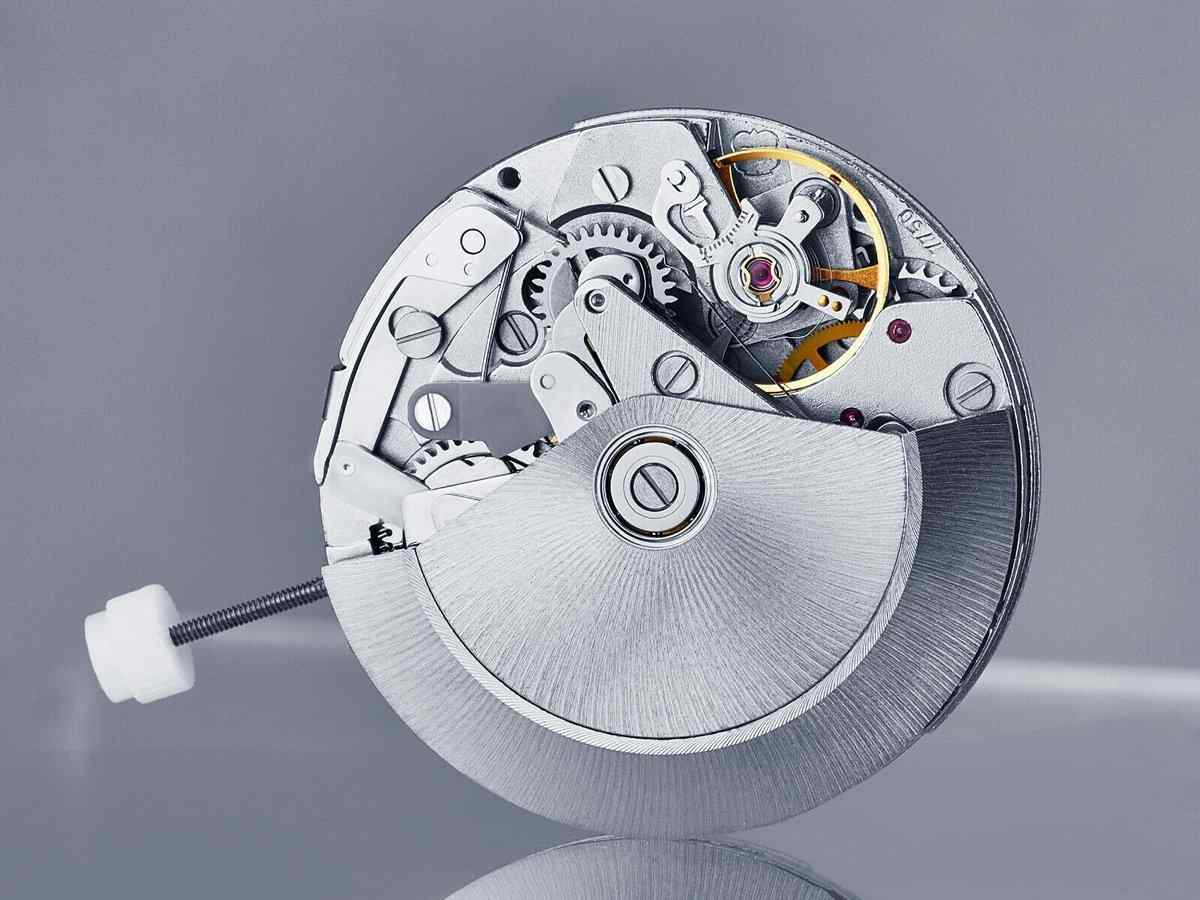

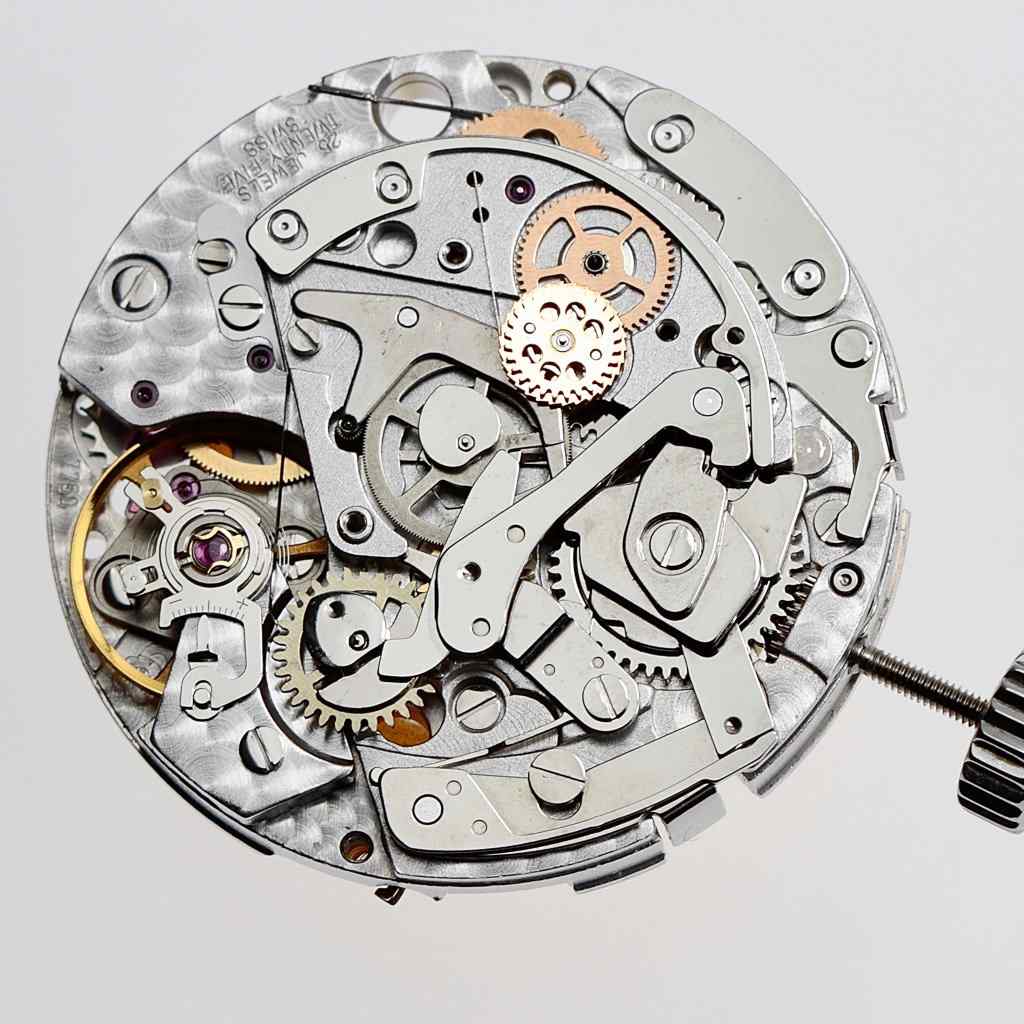

计时码表的开关机构位于机芯背面,只有在拆下自动上弦组件后才可见。计时码表的启停重置功能由分层切换凸轮控制,该凸轮通过简单的冲压工艺制造而成,与7750机芯的许多其他部件类似。该凸轮负责建立和断开机芯与计时码表之间的连接。自动上链机构采用安装在球体上的转子,通过棘轮和减速齿轮将能量传输至发条盒,但仅限于顺时针旋转。虽然这种单向绕组不会影响效率,但转子沿相反方向快速旋转会产生明显的噪音,这是 7750 及其 6-9-12 布局的特征。
对于那些有兴趣更深入探索 Valjoux 7750 的人,除了可用的在线 ETA 技术表外,我强烈推荐 Naked Watchmaker 对由 Valjoux 7750 驱动的百年灵 Navitimer 进行解构——这是一次富有洞察力且令人愉快的练习(归功于彼得·斯皮克·马林先生,这也是插图图像的完美来源。)。
崛起、衰落和绝不盲从
据了解,Valjoux 7750推出后年产量达到10万台。然而,在石英入侵期间,销售陷入困境,导致生产在 1975 年停止。7750 似乎注定要遭受与注定失败的 El Primero 相同的命运。高级管理层确信机械制表业即将结束,并下令处置 Valjoux 7750 的所有机械、图纸和工具。7750 的创造者 Edmond Capt 负责执行此任务。
就像 Zenith 的 Charles Vermot 一样,Capt 违抗命令。他谨慎地存储了尽可能多的工具和文档。 1978年,Edmond Capt继续加入Frédéric Piguet担任技术总监,随后于1992年调往Nouvelle Lémania,并于1994年返回Frédéric Piguet担任总经理。到1999年,他继Swatch之后被任命为宝珀制造商和宝玑制造商的总经理集团收购及重组。 Edmond Capt 被誉为创造了 30 多种机械和石英机芯。然而,7750 是他的第一款也是最著名的作品,因为它在机械制表业的复兴中发挥了至关重要的作用,确保了其在钟表史上的地位。为什么?由于 Capt 的帮助,机械表开始卷土重来,而且 ETA 于 1985 年接管了 Valjoux,并给予了它强大的推动力,因此它已经在那里并准备生产了。
机械的复兴、复活和再次壮大
20 世纪 80 年代初,对机械机芯的需求激增,凸显了 Valjoux 7750 的多功能性、简洁性和可靠性。在此期间,Valjoux(后来的 ETA)推出了 7750 的众多变体,其中许多至今仍在生产,例如7751、7753 和 7754。
7751 自 1986 年开始生产,是一款全日历计时机芯,配备中央日期指针、12 点钟位置的星期和月份显示以及 6 点钟位置的月相指示器。 7753 提供不同的 (3-6-9) 小表盘布局,分钟计时盘位于 3 点钟位置,日期校正器位于 10 点钟位置。自 2003 年以来,7754 满足了对具有 GMT 功能的计时机芯的需求,并添加了额外的 24 小时和日期显示。这些机芯仍然是 ETA 当代 Mecaline 产品目录的一部分。
除了这些经久不衰的型号外,20 世纪 80 年代初还推出了其他几种基于 7750 的机芯,以满足对计时码表不断增长的需求,为机械表的复兴做出了重大贡献。其中包括带有帆船赛倒计时指示的 7757 和带有月相复杂功能的 7758。还推出了一系列手动上弦计时机芯,例如 7760、7761(无计时小时计数器和日期指示)、7768(与 7761 类似,但增加了月相指示)和 7765(具有计时功能) 12 点钟位置设有 30 分钟计时盘和日期指示,但没有计时码表小时和星期指示)。
VALJOUX 7750,腕表品牌成功的基础
在这些 7750 衍生产品于 1990 年代末和 2000 年代初被淘汰之前,它们为众多手表提供动力,而 7750 以其原始形式和各种改进,已成为制表界的主要产品 50 年。这种广泛的存在和持久的成功证明了其真正的品质和性能。 Valjoux 7750 及其变体为 IWC、万宝龙、百年灵、瑞宝、豪雅、欧米茄、Porsche Design、Sinn、Fortis、Tudor、Eberhard、Alpina、Bremont、Franck Muller、沛纳海、萧邦、Ikepod、Bell & Ross 发布的手表提供动力、 Maurice Lacroix、Louis Erard——以及几乎所有你能想到的在石英危机中幸存下来或在石英危机后创建并寻求重新夺回市场份额的品牌。
1984 年,百年灵推出 Chronomat 腕表庆祝成立 100 周年,推出了全新的设计语言,为品牌的成功做出了重大贡献。这一重要型号由 Valjoux 7750 提供动力,该型号还为标志性的百年灵 Navitimer 提供动力。因此,百年灵两款最重要的计时码表的成功归功于埃德蒙·卡普特和他的非凡创作。

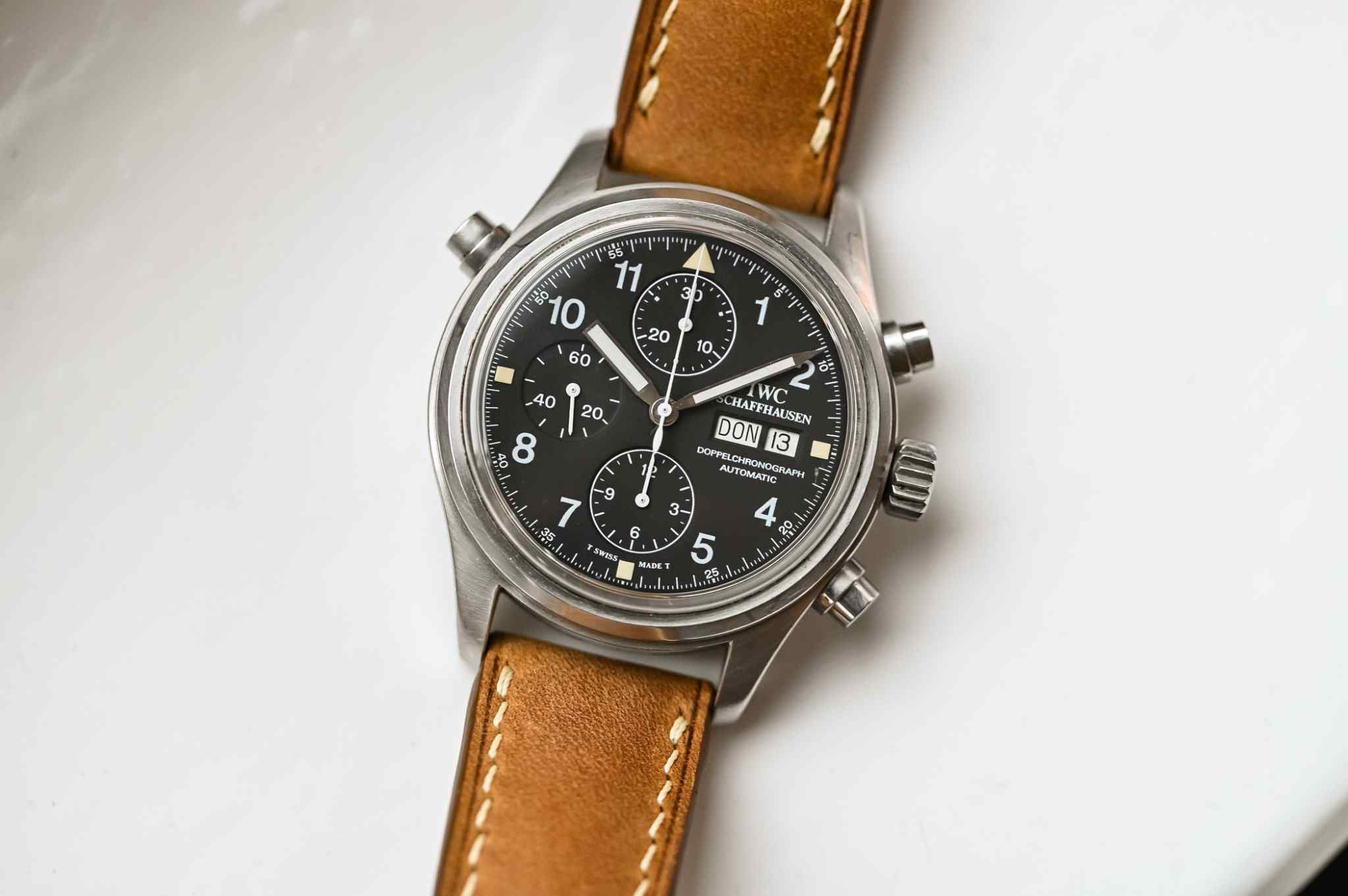

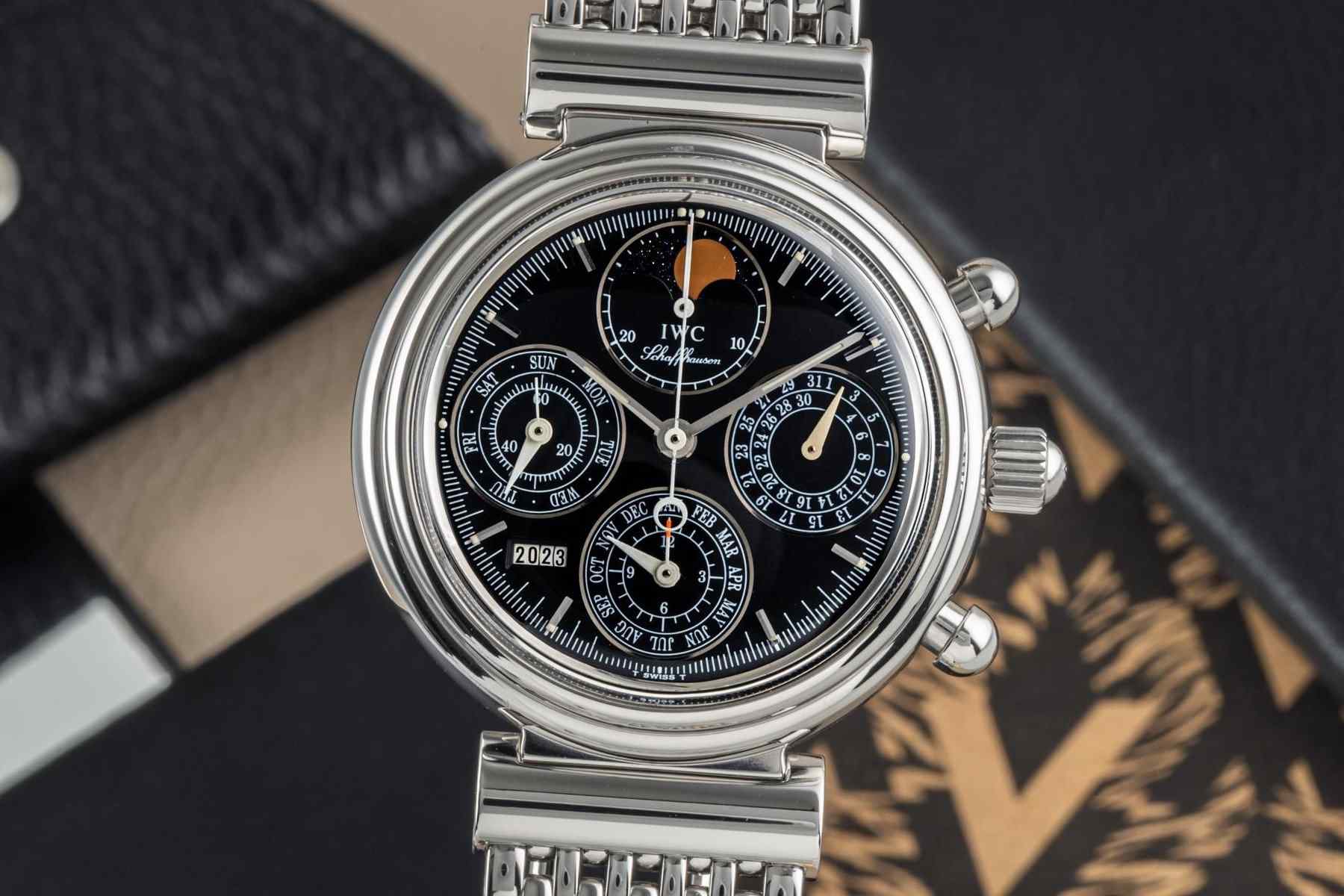

以开发 IWC 著名万年历模块而闻名的传奇制表师库尔特·克劳斯 (Kurt Klaus) 以 Valjoux 7750 为基础,打造了达文西万年历计时码表(机芯 79261),并于 1985 年首次亮相。另一位著名人物理查德·哈布林 (Richard Habring) 设计了 7750 - 1992 年推出的 IWC Doppelchronograph 基础双追针计时码表机芯,10 点钟位置有一个附加按钮。 1993 年,IWC 推出以 7750 为基础的复杂功能 Il Destriero Scafusia 腕表,庆祝其成立 125 周年,该腕表配备万年历功能,四位数字年份显示、双秒追针计时码表、飞行陀飞轮和三问报时。
7750 还成为其他几款 IWC 著名机芯的基础,包括 79251(一款自动上链追针计时码表,配有万年历和月相指示器)、76061(一款手动上链机芯,配有计时码表、万年历和月相指示器)。陀飞轮)和 79091(带有 IWC 内部万年历模块和三问机构的 Valjoux 7750)。这样的例子不胜枚举,突显了沙夫豪森 IWC 万国表对坚固可靠的 7750 的深深赞赏。

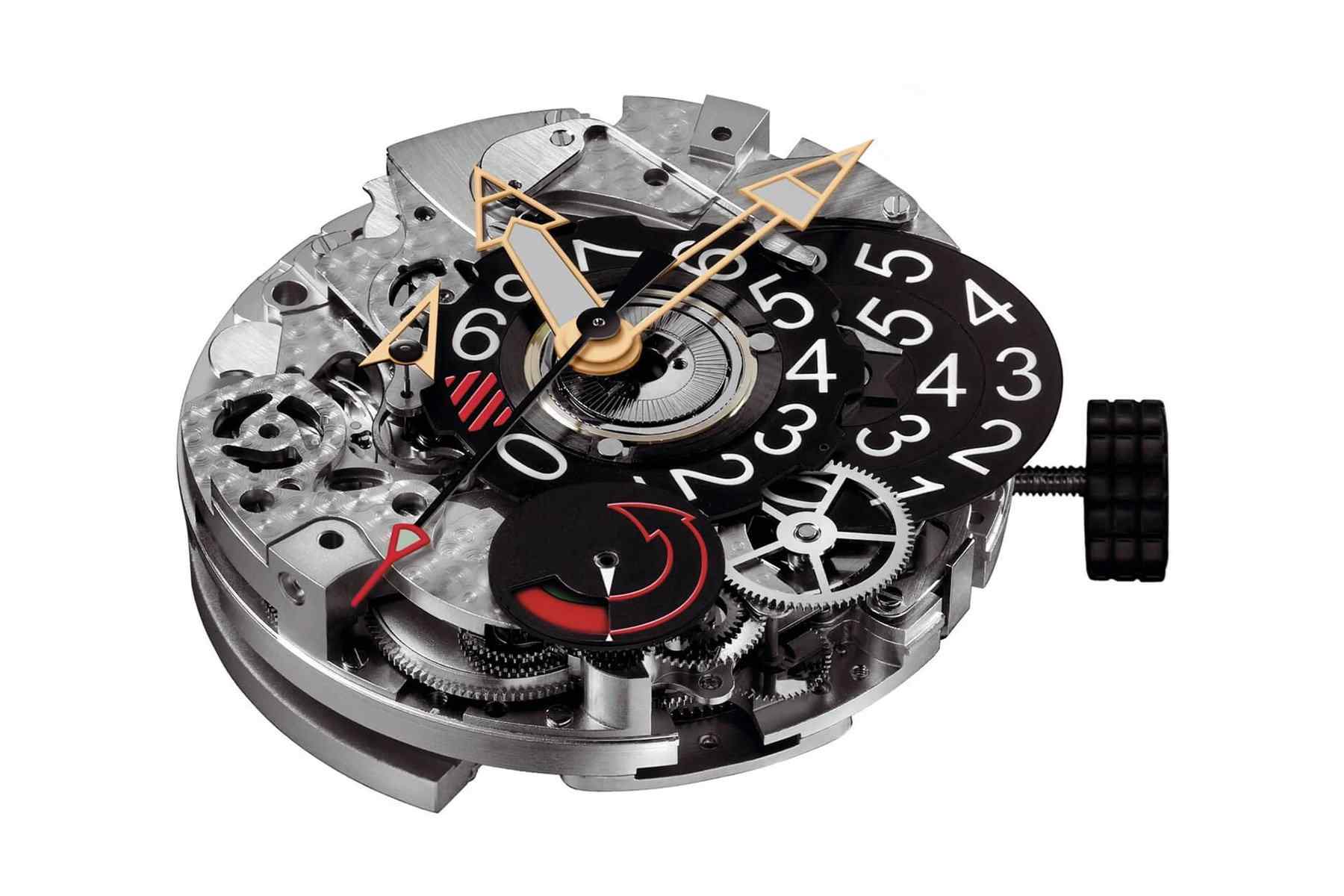

基于 7750 的著名机芯包括世界上第一款带有内置闹铃的机械计时机芯,即由 Fortis 与苏黎世独立制表商 Paul Gerber 合作开发的 F-2001。该机芯于 1997 年推出,为 Fortis B-42 宇航员计时闹钟提供动力。另一个例子是 Eterna 6036,这是一款由 800 个零件组成的复杂机芯,于 2004 年在 Porsche Design Indicator P’6910 内推出。该机芯在 3 点钟位置设有跳时计时小时和分钟显示,并配有动力储存指示器和跑秒装置。

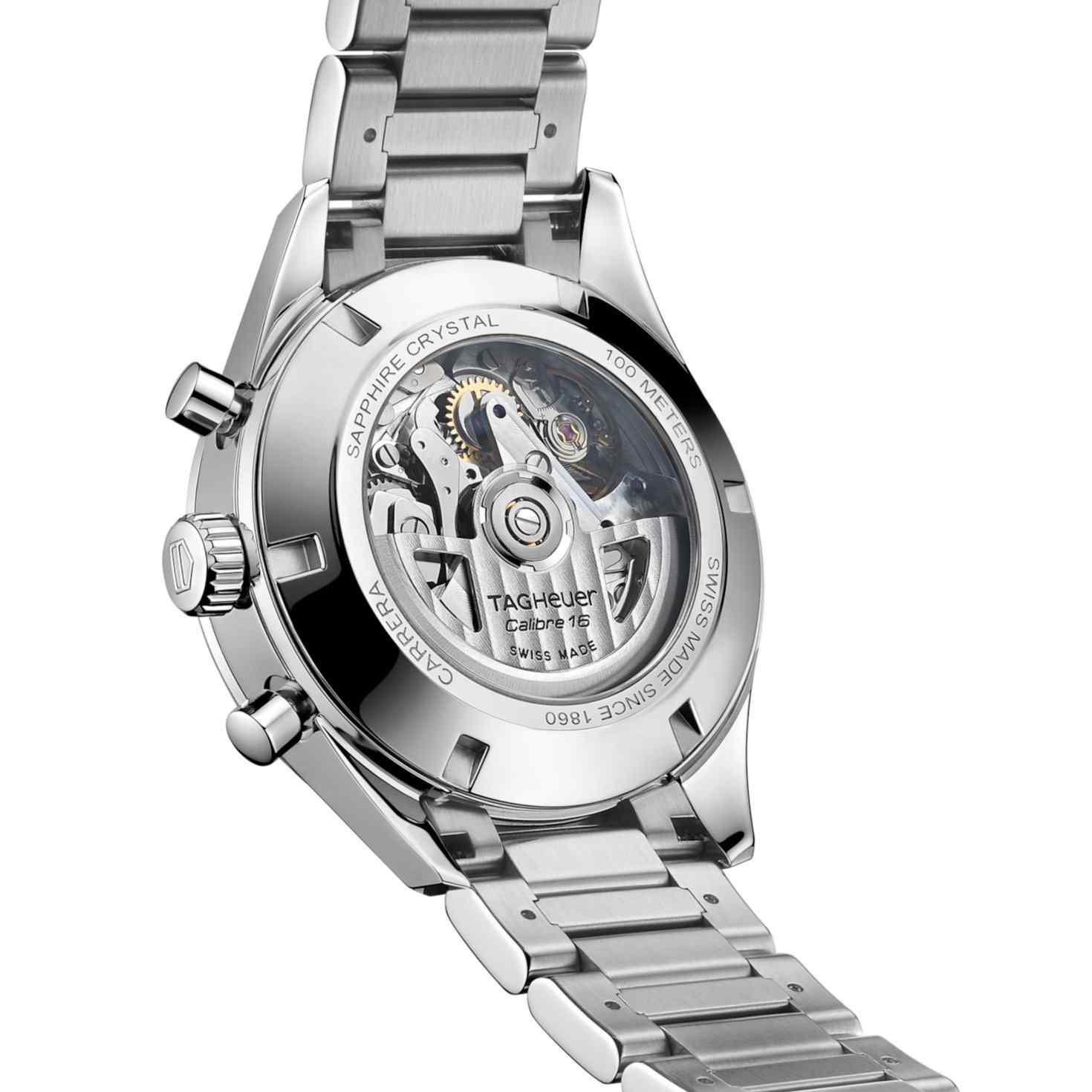

当泰格豪雅 (TAG Heuer) 于 2005 年重新推出卡莱拉 (Carrera) 系列时,它搭载了泰格豪雅 (TAG Heuer) Calibre 16 机芯,正如您可能已经猜到的那样,该机芯以 7750 为基础,为 1977 年的肯塔基 (Kentucky) 和帕萨迪纳 (Pasadena) 等早期泰格豪雅计时码表型号提供动力,展示了经久不衰的传统和技术。 7750机芯的多功能性。
如您所见,制表师花了一段时间才爱上 7750。这款机芯很快被证明是一款可靠、耐用且价格实惠的主力。除了成本效益之外,它还易于维护并适应各个品牌的特定需求。它的结构坚固,厚度为 7.9 毫米,这增加了它的吸引力。
为了探索它的潜在缺陷,我花了一整天的时间阅读专门的论坛消息,寻找任何系统错误或经常发生的问题。我发现大多数“用户”都称赞7750,而大多数问题源于操作不当而不是固有缺陷。不可否认,滑轨杠杆机构在操作时无法提供与导柱轮计时码表相同的触觉满足感,而且摆陀可能会发出噪音,当摆陀逆时针旋转(不上弦)时会产生著名的摆动。此外,还需要顶级的表面处理才能使 7750 更具吸引力(至少与更精致的机芯相比)。
奇妙的升级

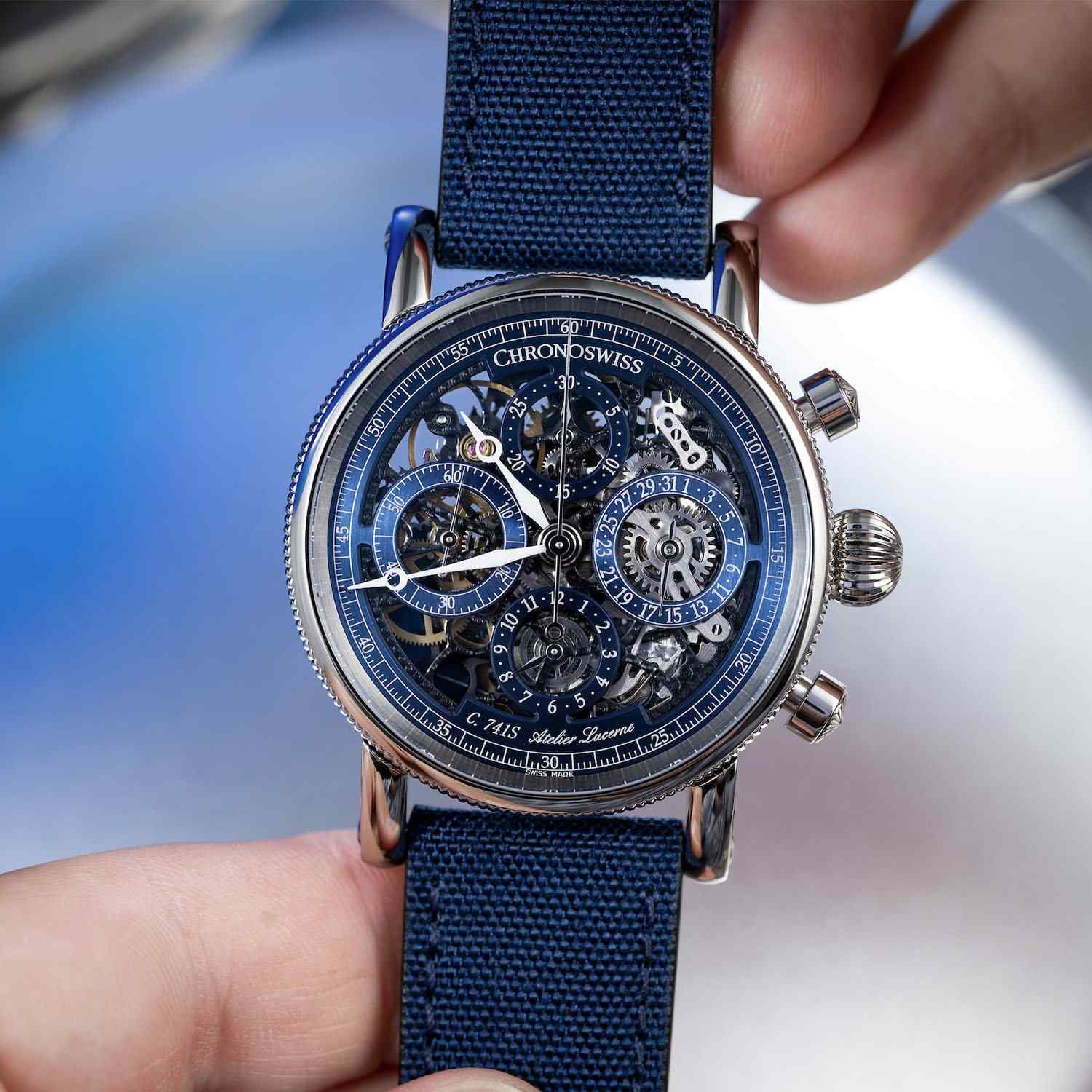

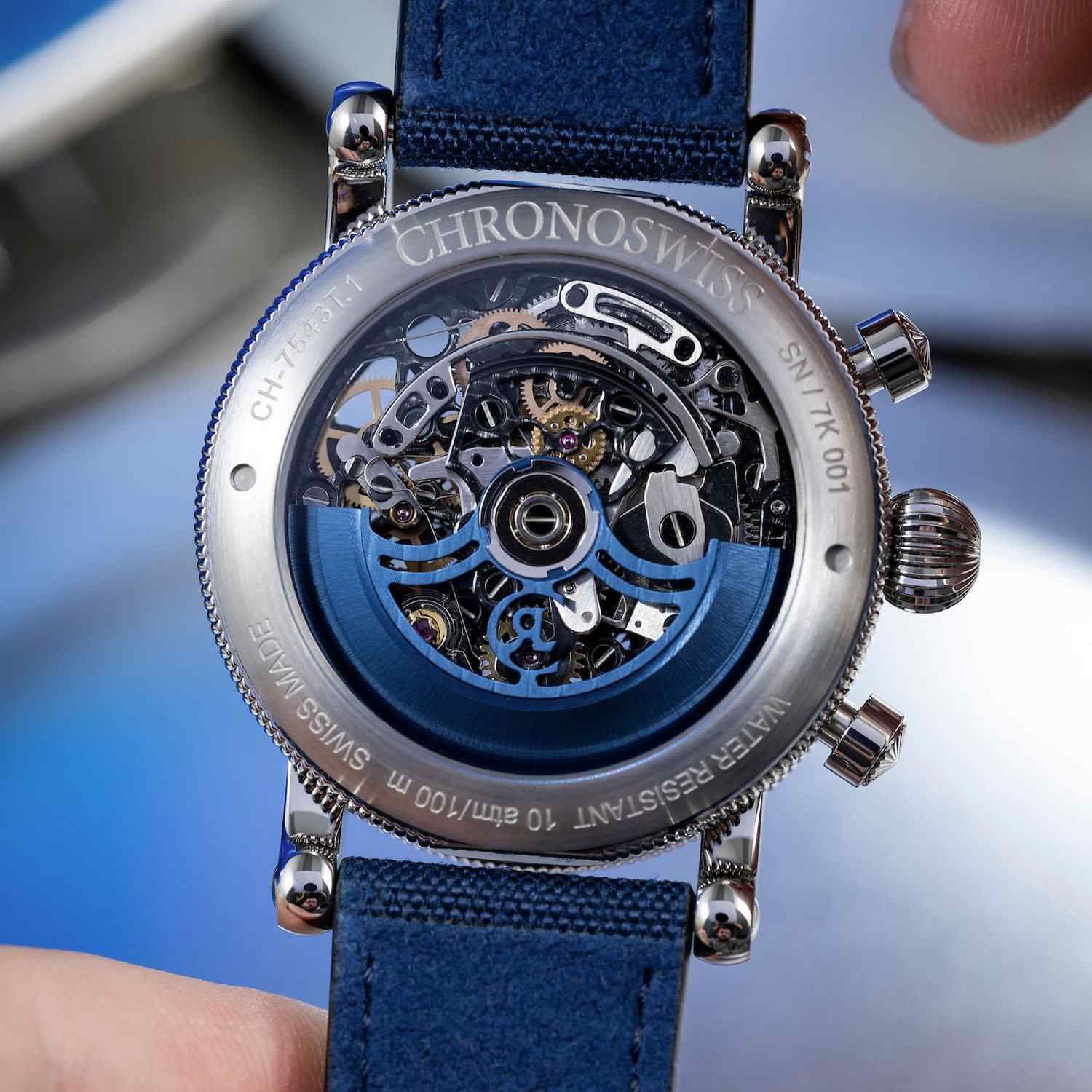

有趣的是,最初定义 7750 形象的东西——凸轮和杠杆机构及其实用的外观——后来启发了众多制表师。品牌专注于提升7750,为其添加精美的装饰。例如,瑞宝 Opus Cal。 Alfred Rochat & Fils SA 设计的 741 采用复杂的镂空设计,展示了 7750 向功能性和工艺象征的转变。请参阅下面的瑞宝 Opus 的现代版本,仍然由镂空 7750 驱动。
此外,一些人试图通过为 7750 配备导柱轮系统来增强其吸引力、功能性和美观性。这种演变的例子包括瑞宝双追针计时码表Cal. Alfred Rochat 的 732、沛纳海 OP XVIII、Hublot HUB44 的最新版本、Graham G 1742、Vulcain V-50,全部由 La Joux-Perret 增强。此外,IWC 69000系列和浪琴表688也紧随其后,采用导柱轮系统作为改进。
1999年,随着同轴擒纵机构的出现,依靠Frédéric Piguet和Lemania生产计时机芯的欧米茄寻求打造一款能够适应同轴技术的计时机芯,自然而然地向斯沃琪集团旗下的ETA寻求帮助。几年后,我们推出了我们所熟知的 Omega cal。 3330,一款经 COSC 认证的天文台表,配备导柱轮机构、同轴擒纵机构和硅游丝 - 基于浪琴表 L688,而 L688 又基于 ETA Valgranges A08.L01,而 Valgranges 机芯系列则基于Valjoux7750。
Swatch 集团和 ETA 7750 Valjoux 不断努力完善这款著名的计时机芯并进行定制,以满足该集团品牌的特定需求。 2000 年代,ETA 承担了为斯沃琪集团旗下公司量身打造 7750 专用版本的任务。这一举措促成了更大的 Valgranges A07 系列和 ETA A05 系列的开发,专为 Tissot 和 Rado 等品牌设计。一个令人兴奋的例子是 A05.231,它融合了现代技术,并在 Tissot Telemeter 1938 中得到应用。
就在最近,我们推出了 Union Glashütte 的一款新款腕表。这个斯沃琪集团品牌更新了其机芯,采用漂亮的装饰和硅技术 - 一个著名的例子是 UNG-25.S1,一眼就能认出是 7751。汉密尔顿的计时机芯 H-21 于 2011 年推出,是 7750 的改进版本,但配备了精致的运动链条和改进的主发条(60 小时动力储存)。
模仿者
斯沃琪集团品牌广泛使用 ETA 7750 Valjoux 及其衍生产品也就不足为奇了。该集团在向外部客户供货之前优先考虑自身需求的战略导致了行业的重大转变。 2002年,斯沃琪集团宣布ETA将停止向外部客户提供ébauches,转而专注于其品牌。这一举措迫使许多制表商寻求替代供应商或投资开发内部机芯,包括计时码表——这是一项具有挑战性且成本高昂的工作。
这一转变为 Sellita 等公司创造了机会。直到2003年,Sellita受ETA委托进行机芯组装。为了应对 ETA Valjoux 7750 交付量的减少,Sellita 开发了其替代品 SW500,即所谓的克隆机芯,自 2009 年起开始生产。制表师很快就接受了 SW500;来自低价市场的早期采用者,如 Invicta 和 Glycine,紧随其后的是 Sinn、Breitting、Tudor、Tag Heuer(Calibre 16)和 IWC(cal. 75320)等品牌。 Sellita 最初只提供基本的 ETA 7750 克隆产品,后来逐渐建立了广泛的 SW500 系列计时机芯,包括手动上链和单按钮机芯,并进行了一些改进。如今,SW500 已被众多品牌所采用,无法一一列举。
尽管很久以后,La Joux-Perret 也加入进来,推出了 L100,这是一款自动集成计时机芯,基于 7750 架构构建,但采用导柱轮而不是凸轮和杠杆系统,以与 Sellita SW500 系列竞争。此外,还有 ETA Valjoux 7750 的中国替代品,即 3L 系列机芯,通常称为亚洲 7750,由海鸥品牌所有者等上海手表厂生产。如果这还不能证明 7750 普遍存在,那什么才是呢?
结论性想法
为了结束这篇关于制表史上使用最广泛的计时机芯之一的短文,重要的是要记住,Valjoux 7750 引入了创新的解决方案,降低了生产成本,同时提高了可靠性。它被设计为一款实用机芯,旨在快速、大规模生产,使优质计时机芯能够为更广泛的客户群(而不仅仅是少数人)所使用。
最终,7750 使品牌能够向更广泛的客户群提供计时腕表,激发了人们对机械机芯的兴趣和欣赏,因此它在确保制表业的未来、确保机械钟表传统继续蓬勃发展方面发挥了重要作用。
